Device Art Tool Kit デバイスアートツールキット
RA03 Rotary Actuator Module
ＤＣモータとギアボックスを組み合わせたアクチュエータモジュールです．
出力軸の回転角度検出をロータリエンコーダとポテンショメータで行うタイプがあります．
減速器の段数は増設可能で幅広い減速比に対応できます．
出力軸の回転角度検出をロータリエンコーダとポテンショメータで行うタイプがあります．
減速器の段数は増設可能で幅広い減速比に対応できます．

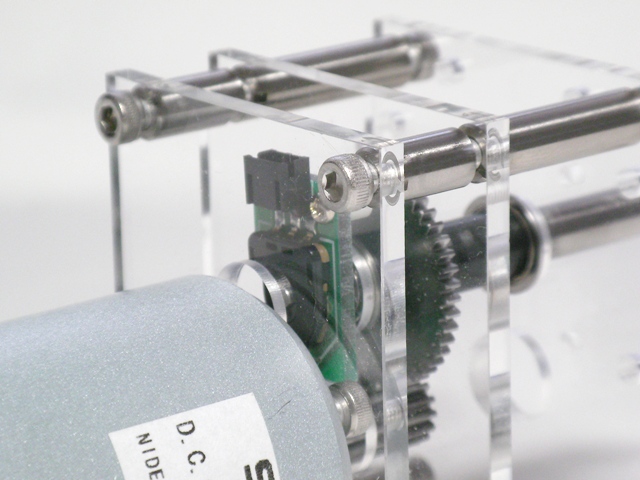

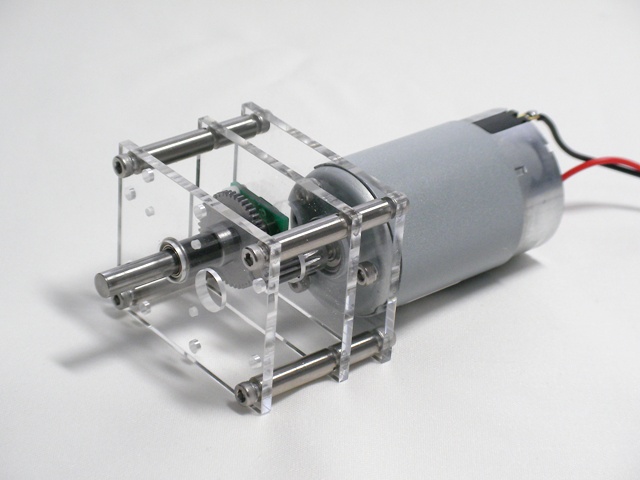

■ エンコーダ型
|
|

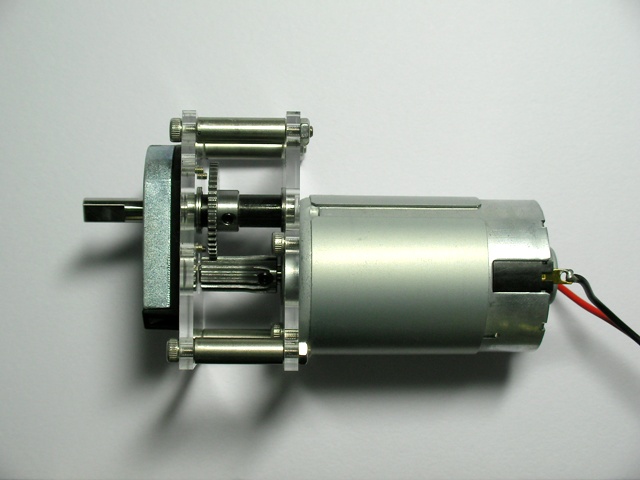

■ ポテンショメータ型
|
|
■ 主な仕様
- 日本電産サーボ DMN37JB 24V動作
- ロータリエンコーダ CUI社 AMT102-V
- 減速比3：1
- 外形寸法H44×W57×D115mm（突出部含まず）
- 重量360g
