Device Art Tool Kit デバイスアートツールキット
I/O Modules
現在使用できる入出力モジュールです．制御モジュールCM01と接続して使用します．
各入出力モジュールは個別のIDを持っているため，CM01に自動認識されます．

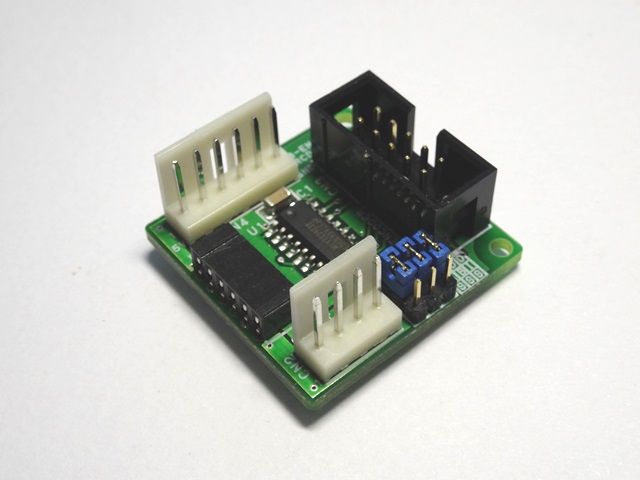

エンコーダ入力ボード
ラインレシーバを登載しマクソンタイプのエンコーダを直結可能な10pin入力コネクタと1chのポテンショ入力コネクタ及び4chアナログ入力コネクタを持ちます．
|

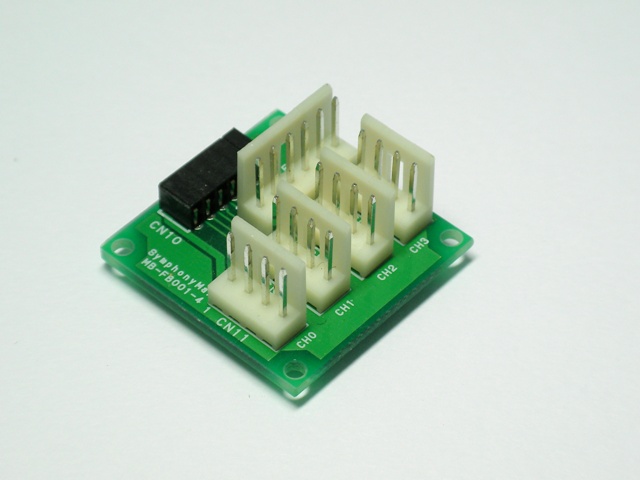

アナログ入力ボード
電源供給可能な1ch入力コネクタ4個と4chアナログ入力コネクタを持ち，合計8chのアナログ入力を持ちます．
|

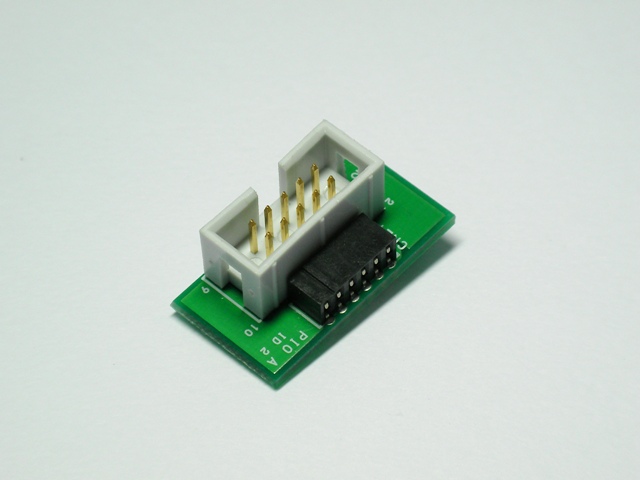

PIOボードA
8bitのデジタル入出力基板です．入出力方向は独立に設定できます．
|

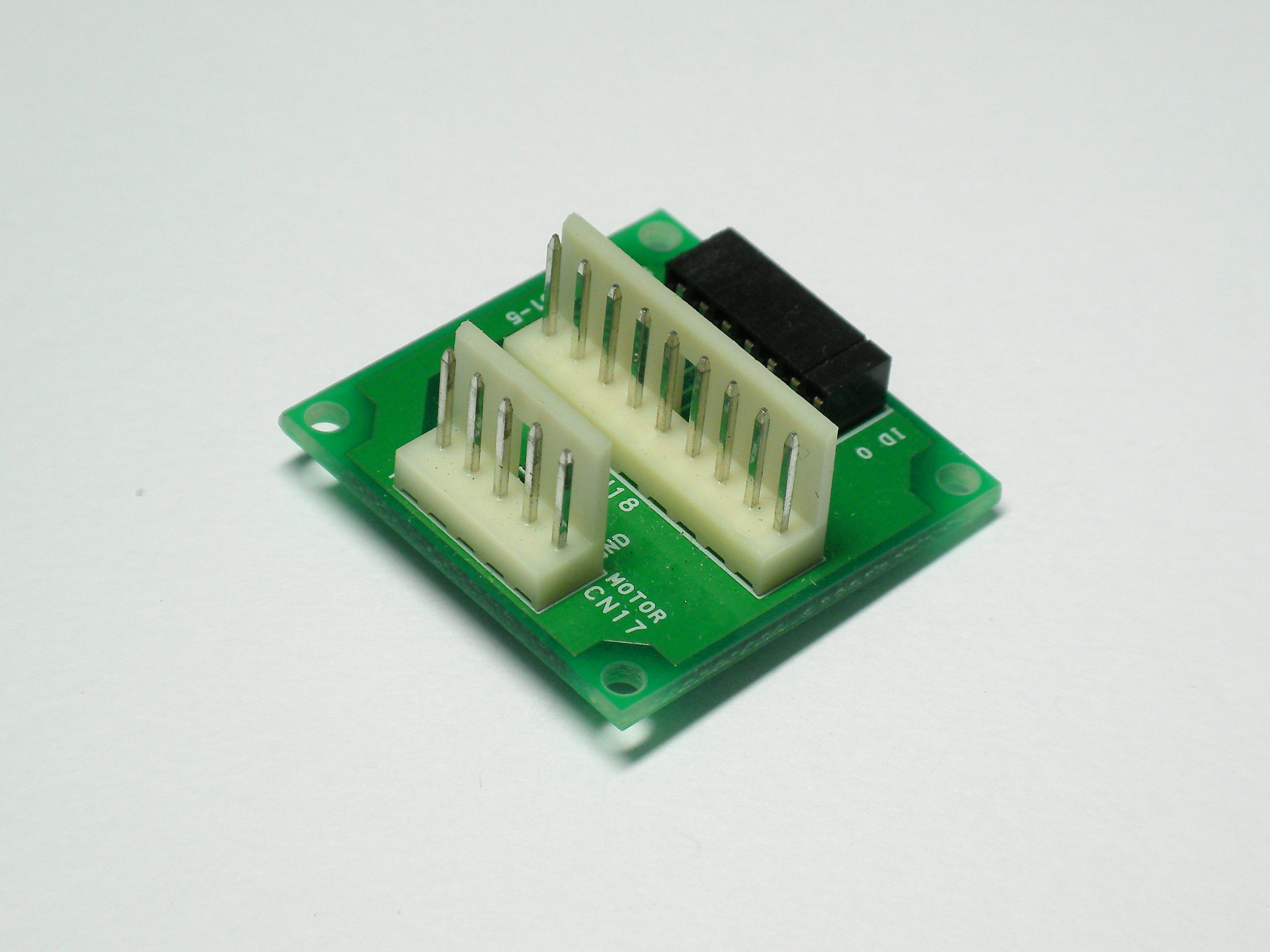

PWM出力ボード
3chのPWM出力とモータ駆動回路制御信号出力を持つボードです(写真は試作品です)．
|
DA出力ボード
アナログデバイス社の12bit DAC AD5530を用いたアナログ出力ボードです．±10Ｖの1ch出力が可能です．
|

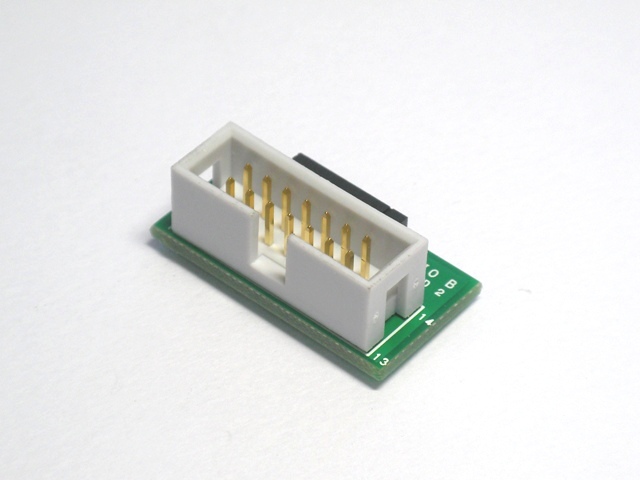

PIOボードB
10bitのデジタル入出力基板です．入出力方向は独立に設定できます．
|
■資料
回路図・資料
・エンコーダ入力ボード FB-EN02_Manual.pdf

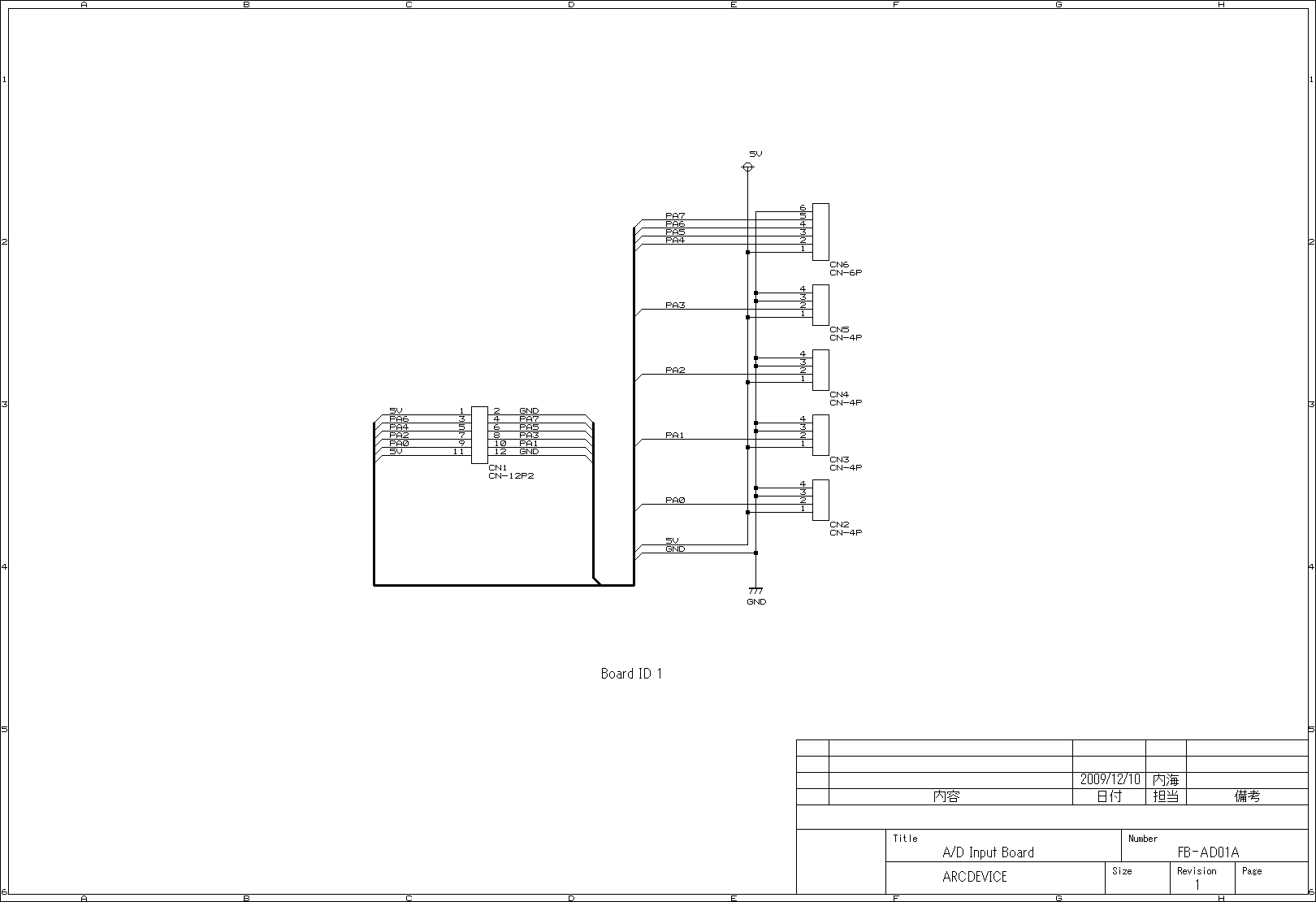

・アナログ入力ボード FB-AD01A.BMP

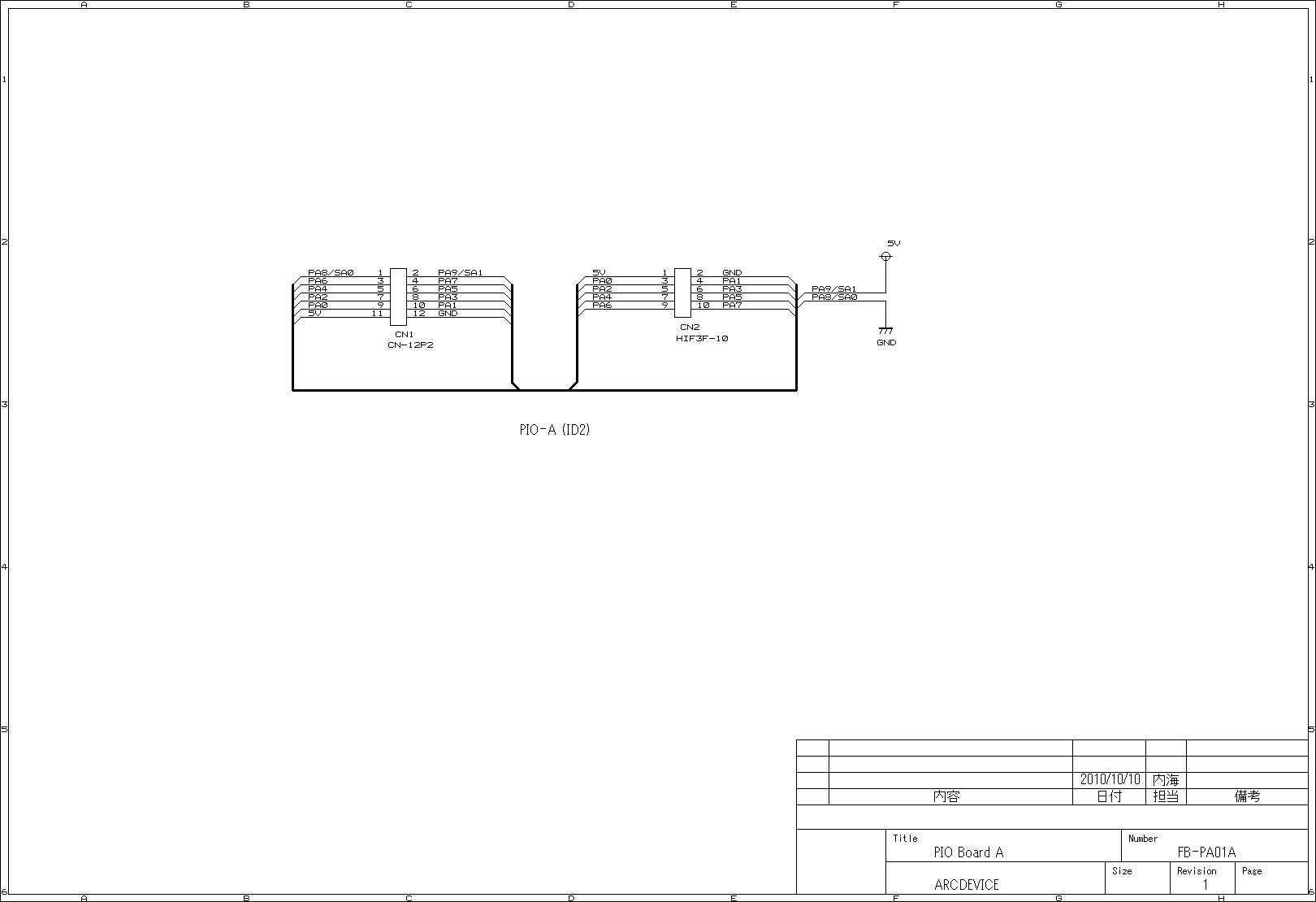

・PIOボードA FB-PA01A.BMP

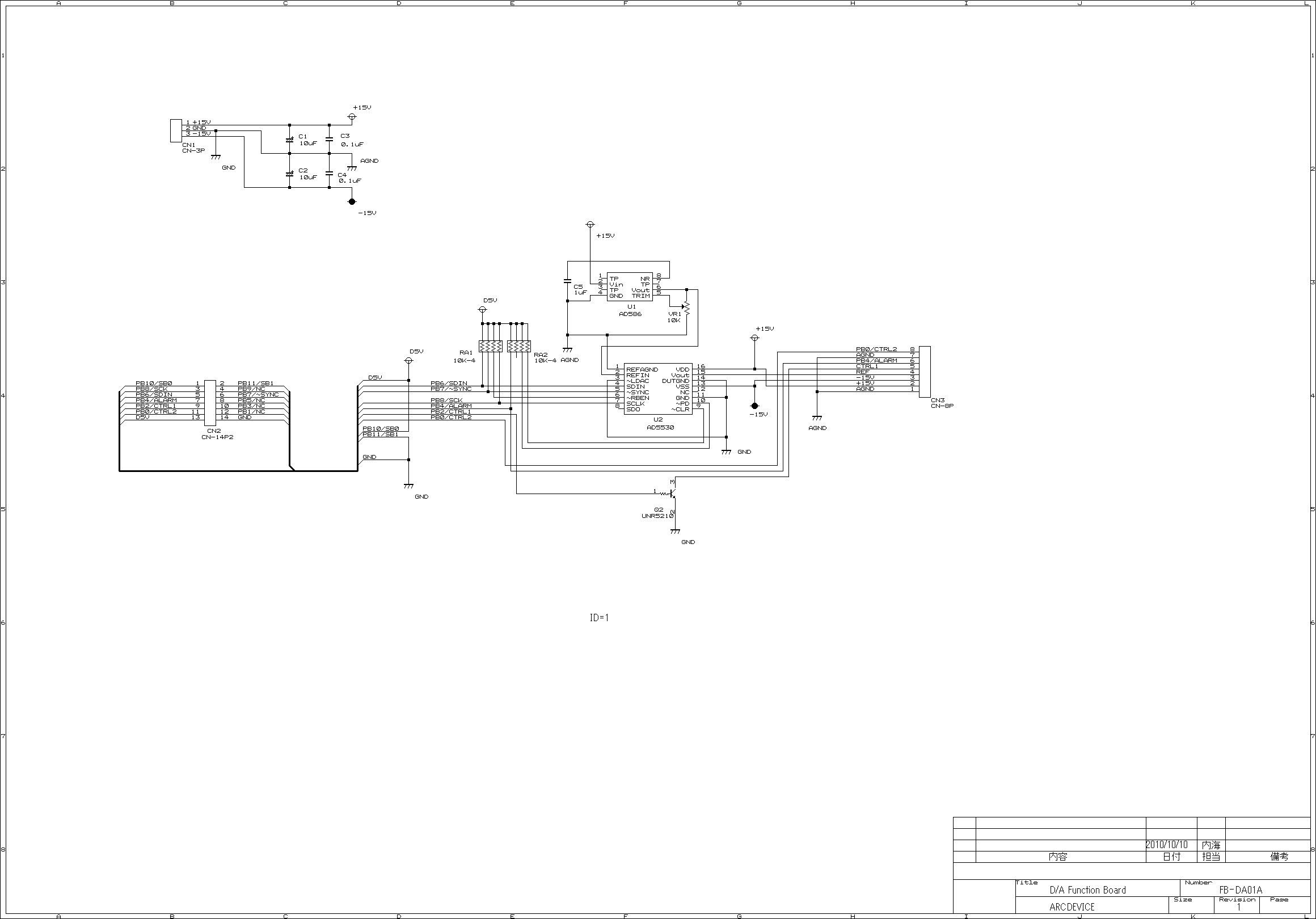

・DA出力ボード FB-DA01A.BMP

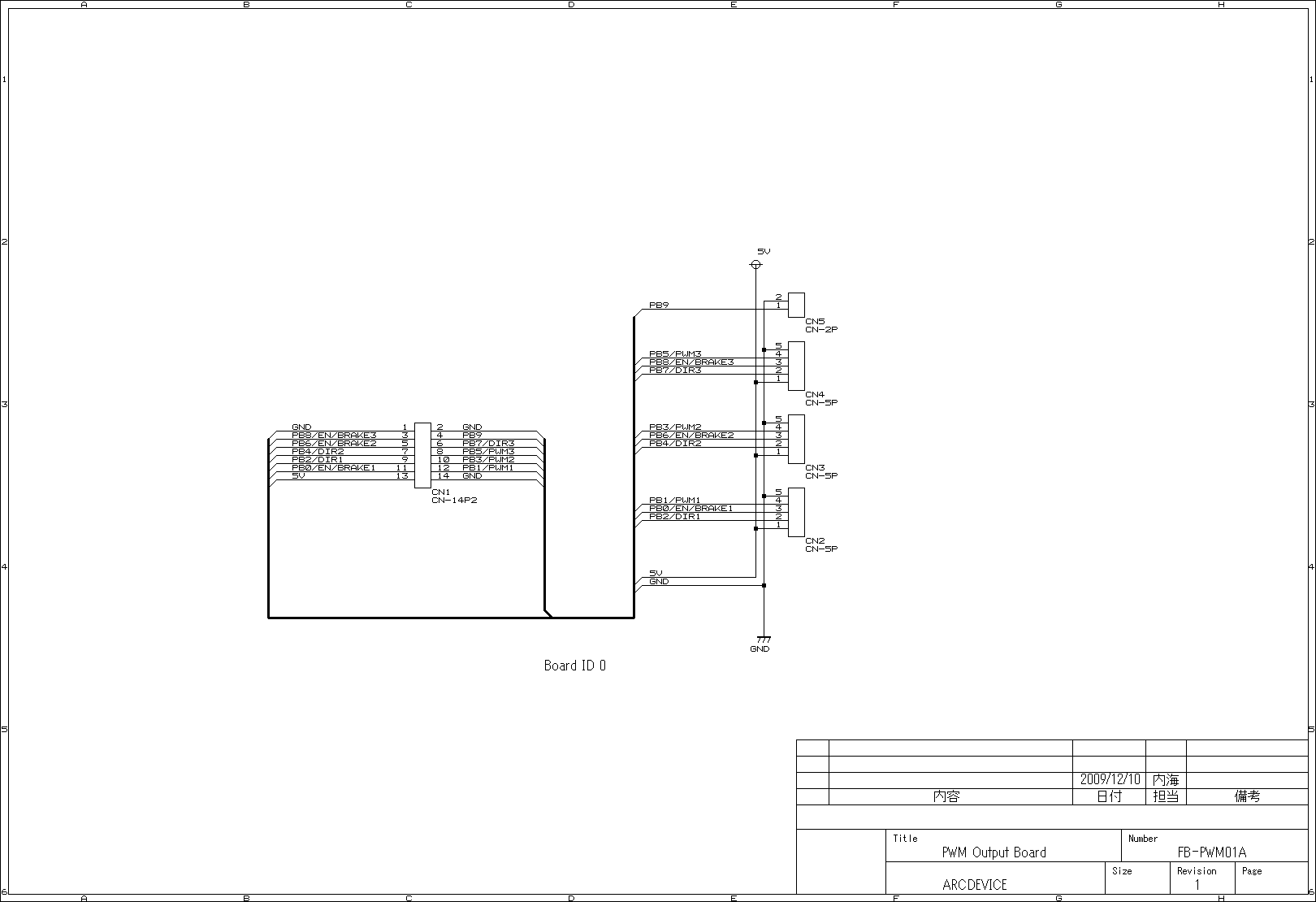

・PWM出力ボード FB-PWM01A.BMP

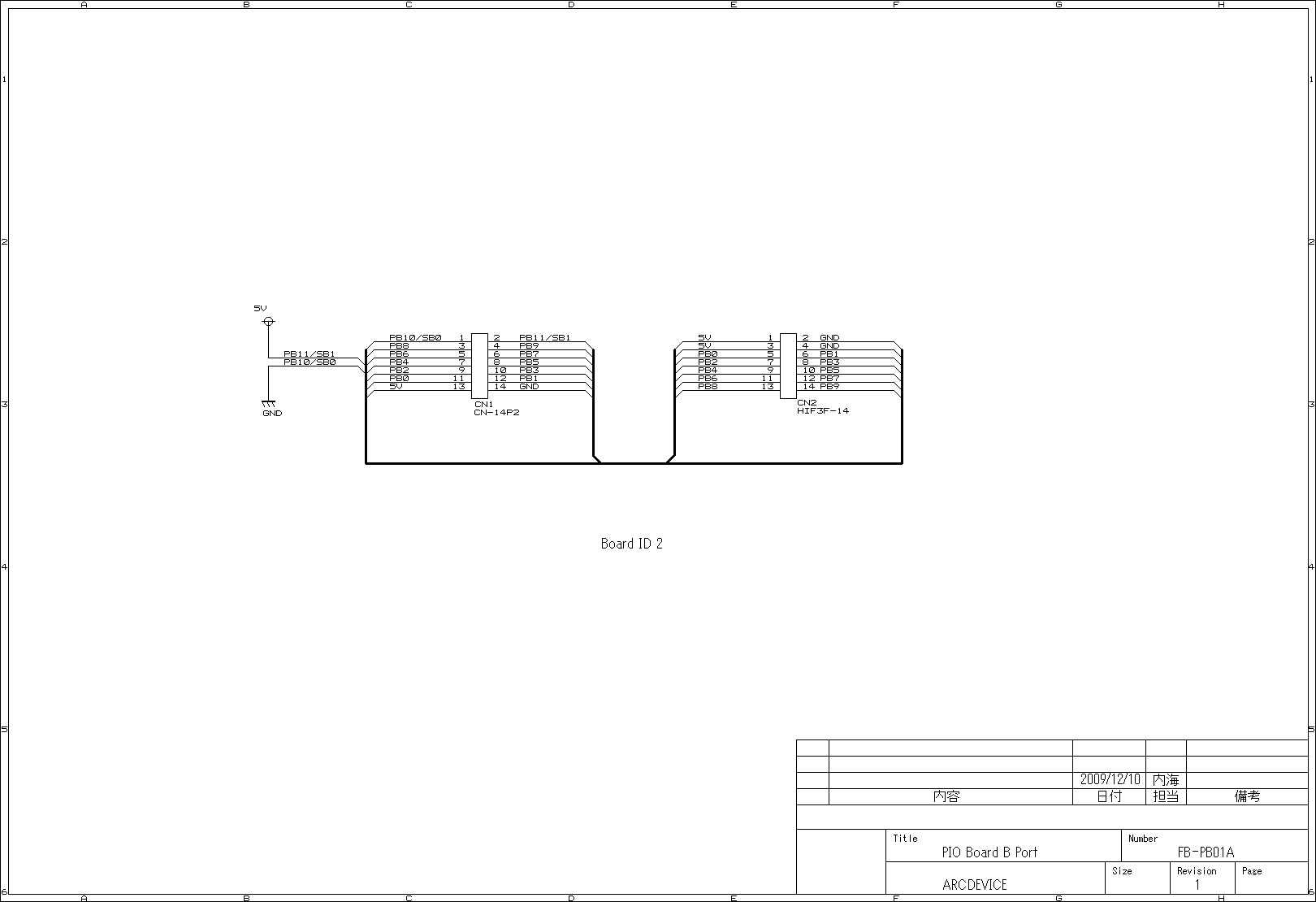

・PIOボードB FB-PB01A.BMP
・アナログ入力ボード FB-AD01A.BMP
・PIOボードA FB-PA01A.BMP
・DA出力ボード FB-DA01A.BMP
・PWM出力ボード FB-PWM01A.BMP
・PIOボードB FB-PB01A.BMP
